Nelle specifiche dei cavi di rete, e dei cavi in generale, si trova un numero espresso in AWG.
Lo si trova spesso anche scritto sul cavo, in realtà un numero piuttosto importante perché influisce molto direttamente sulla qualità di un cavo.
Il numero
AWG misura la sezione dei singoli fili all’interno del cavo. Ovviamente, più il filo sarà largo più corrente gli si può far scorrere (e più dati).
Non misura il diametro del cavo! Ma misura l’area della sezione del conduttore.
I numeri AWG decrescono con l’aumentare della sezione. Questo è contro intuitivo e spesso porta ad errori, ma un cavo AWG 27 è più piccolo di un cavo AWG 23. Perché va alla rovescia? Perché per ottenere un filo molto sottile si dovevano fare più passaggi in una trafila, quindi numero più alto di AWG = più passaggi.
Ecco qui uno schema con i parametri più interessanti dei numeri AWG più comuni nei cavi per reti e PC:
| |
Diametro (mm) |
Superficie (mm2) |
| AWG23 |
0.573 |
0.258 |
| AWG24 |
0.511 |
0.205 |
| AWG25 |
0.455 |
0.162 |
| AWG26 |
0.405 |
0.129 |
| AWG27 |
0.361 |
0.102 |
| AWG28 |
0.321 |
0.0810 |
| AWG29 |
0.286 |
0.0642 |
| AWG30 |
0.255 |
0.0509 |
| AWG31 |
0.227 |
0.0404 |
| AWG32 |
0.202 |
0.0320 |

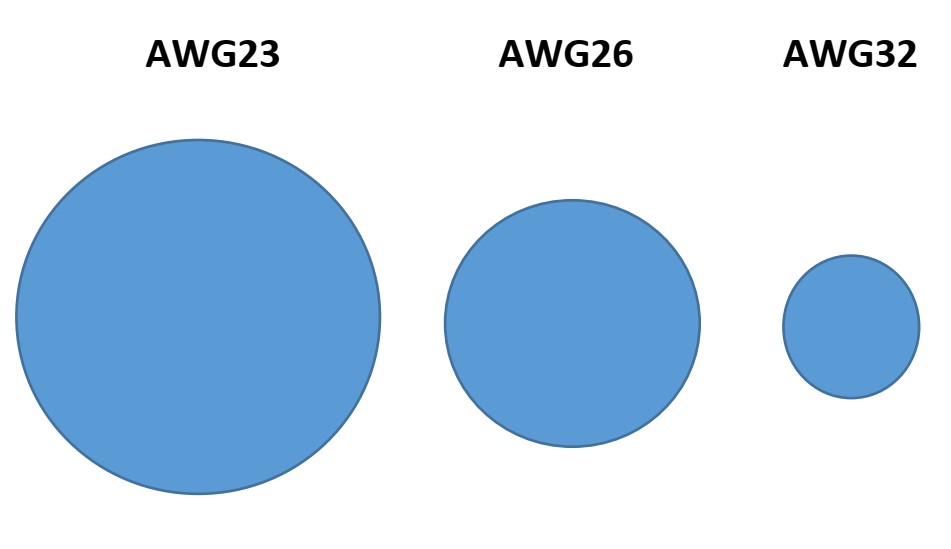

Vediamo visivamente la differenza tra gli AWG agli estremi:
Quindi per esempio la differenza tra un cavo AWG23 e uno di AWG26, come si incontra spesso nei cavi di rete, è enorme.
Si parla di un diametro inferiore del 30% e di una superficie della metà!
Ecco alcuni esempi di cavo di rete AWG23
Quando si comparano due cavi questo è un parametro importante della valutazione.
Anche nei cavi USB si trovano spesso conduttori, dentro al singolo cavo, AWG32 o AWG28. Anche qui la differenza è rilevante,
si parla di un diametro superiore 60% e di una superficie di quasi il triplo.
Ecco alcuni cavi AWG28
Diventa un fattore molto importante perché incide sulla velocità di ricarica soprattutto degli ultimi smartphone, e nella velocità di trasmissione dati.
Se volete altre informazioni contattateci! Abbiamo una gamma estesa di cavi per tutti gli usi e possiamo consigliarvi il cavo migliore per la vostra applicazione!
