Il cavo fibra ottica, a seconda delle prestazioni, si può dividere in classi, OM e OS per esempio. Ognuna con le sue caratteristiche specifiche che ne definiscono l’uso e le prestazioni.
DIFFERENZE E SIMILARITA’ TRA QUESTE CLASSI OM E OS

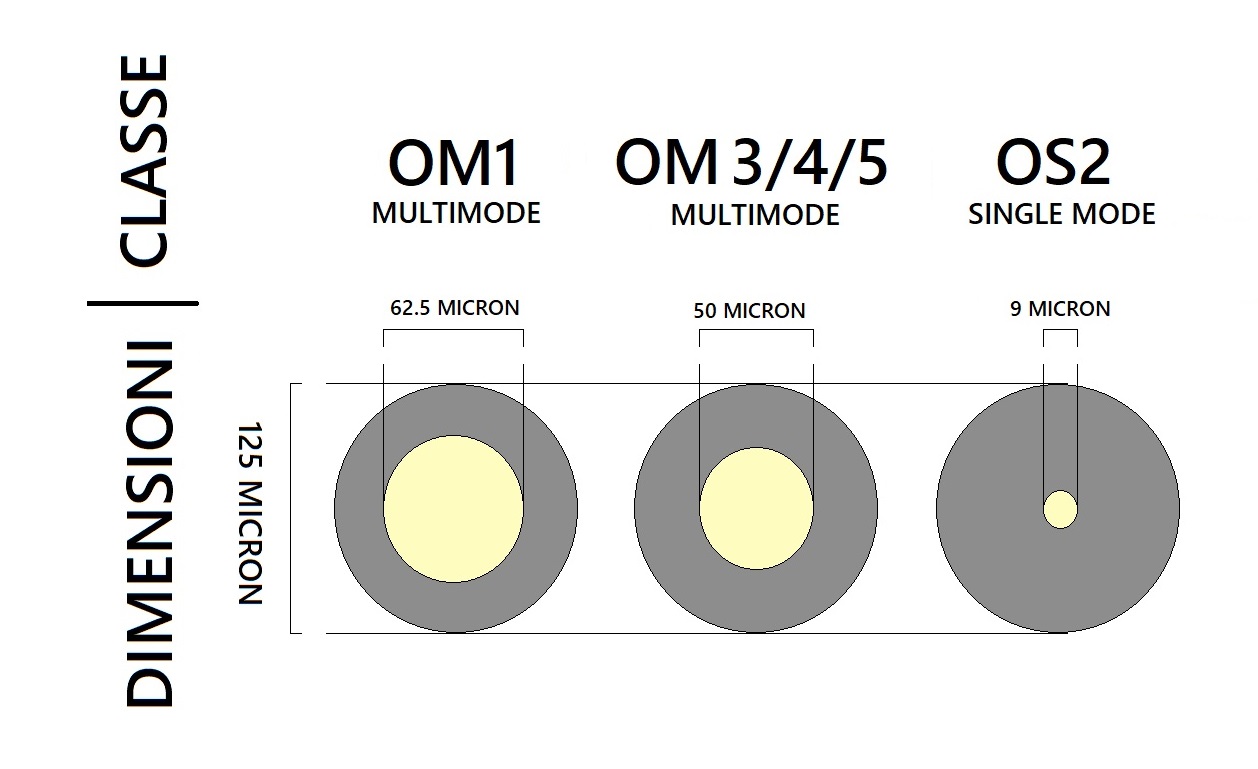

Innanzitutto la sezione del cavo in fibra ottica all’interno del cavo (che è il mezzo attraverso cui viaggia il segnale). Nello standard OS2 (Singlemode) la sezione è di 9 micron.
Negli altri standard la sezione di OM1 è 62,5 micron, OM2 OM3 OM4 e OM5 la sezione è 50 micron.
Tutte hanno un rivestimento con lo stesso diametro, 125 Micron (quindi si legge nelle specifiche 9/125, 62.5/125 e 50/125.
Significa (sezione della fibra) 9 Micron / (sezione del rivestimento) 125 Micron.
Funzionamento cavi singlemode/multimode

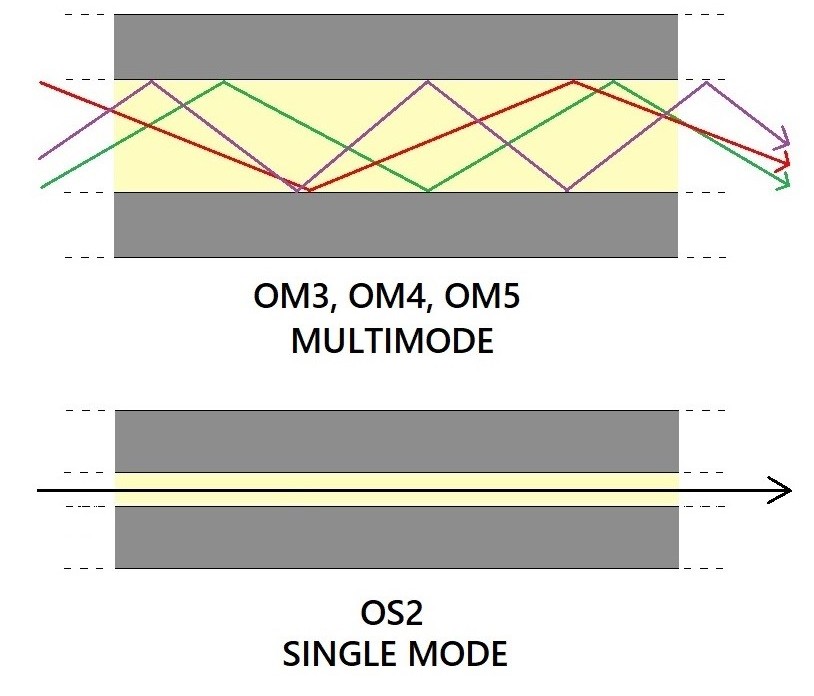

Qui sotto si trova una rappresentazione schematica sulla differenza di propagazione del segnale tra i cavi Singlemode e Multimode.
Sostanzialmente il cavo Multimode trasmette il segnale luminoso in diverse modalità, permettendo di trasmettere più tipologie di dati ma a una distanza inferiore rispetto al singlemode.
Il cavo Singlemode trasmette una sola lunghezza d’onda. Il segnale quindi viaggia al centro della fibra invece di rimbalzare sui bordi come nel caso del multimode. Ha meno sovrapposizioni del segnale quindi è in grado di raggiungere distanze fino a 40 km, molto superiori rispetto al Multimode
I cavi si possono distinguere dal colore: OM2 è arancione, OM3 è solitamente azzurro acqua, OM4 è di solito viola erika, OM5 è verde lime, mentre Singlemode OS2 è giallo.
Quale tipo di cavo scegliere?
Abbiamo visto che Singlemode riesce a portare il segnale fino a 40 km, molto più lontano rispetto a Multimode, quindi, visto che i costi dei cavi Singlemode e Multimode sono simili, perché non scegliere sempre il Singlemode?
Il punto è che i dispositivi a cui si collegano i cavi Multimode sono molto più economici rispetto ai dispositivi Singlemode, e i cavi Multimode come si evince dalla tabella qui sotto possono arrivare fino a 550 metri (OM4) a 10 Gigabit.
Prestazioni dei vari Standard Multimode
Standard di
trasmissione |
100 Mb Ethernet |
1 Gb Ethernet |
10 Gb Ethernet |
40 Gb Ethernet |
100 Gb Ethernet |
| OM1 |
2000 m |
275 m |
33 m |
No |
No |
| OM2 |
2000 m |
550 m |
82 m |
No |
No |
| OM3 |
2000 m |
550 m |
300 m |
100 m |
100 m |
| OM4 |
2000 m |
1000 m |
550 m |
150 m |
150 m |
Quindi visto che con 550 mt si possono accontentare la maggior parte delle esigenze, il mercato prediligerà a brevi distanze il Multimode, per ragioni di costi. 550 metri è comunque più di 5 volte superiore alla distanza permessa dai cavi in rame!
Futuro delle Classi OM
La fibra ottica, a seconda delle prestazioni, è divisa in classi OM (Optical Mode). Attualmente ce ne sono 5. Molte. Troppe, in effetti, e infatti le classi OM1 e OM2 non faranno più parte degli standard per i cablaggi.
OM3 quindi diventerà “l’entry level” della fibra Multimode. Effettivamente gli standard OM2 OM3 e OM4 sono completamente compatibili tra loro, e la differenza di prezzo con il cavo OM3 è attualmente minima, quindi perché usare ancora OM2?
